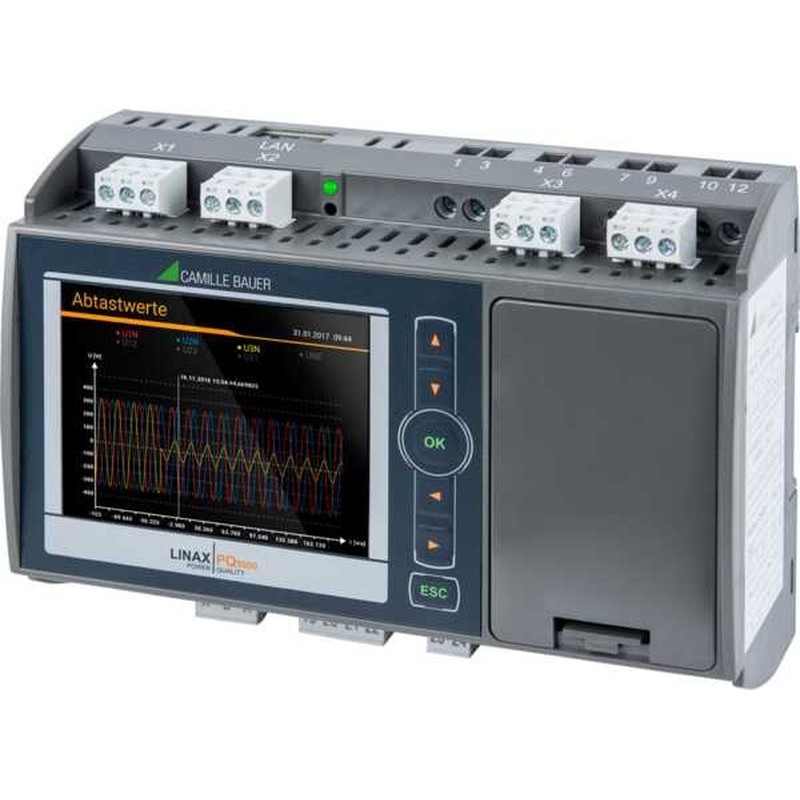

Camille Bauer Netzqualitätsanalysator LINAX PQ5000 #193065
Camille Bauer Netzqualitätsanalysator LINAX PQ5000 #193065
3.041,20 €
% UVP 3.188,01 € (Sie sparen 4.61%)
Fragen zum Produkt?
Dann wenden Sie sich gerne an unser Service Team.
| Genauigkeitsklasse Wirkleistung nach IEC 62053-22 | 0.2S |
|---|---|
| Abtastfrequenz | 18 Hz |
| Genauigkeitsklasse nach IEC 61000-4-30 | A |
| Messung Oberschwingung im Frequenzbereich 2 kHz - 9 kHz | nein |
| Messung Oberschwingung im Frequenzbereich 9 kHz - 150 kHz | nein |
| Flicker nach IEC 61000-4-15 | ja |
| Mit Transientenerfassung | nein |
| Abtastfrequenz für Transientenerfassung | 18 MHz |
| Datenauswertung nach EN 50160 | ja |
| Display | ohne |
| Fernanzeige | ja |
| Dateitransfer über PQDif | ja |
| Störschriebübertragung über COMTRADE | nein |
| Nennspannung (Un) L-L | 100..693 V |
| Nennspannung (Un) N-L | 57,7..400 V |
| Anzahl der Spannungsmesseingänge | 5 |
| Anzahl der Strommesseingänge | 4 |
| Spannungsart der Versorgungsspannung | AC/DC |
| Versorgungsspannung bei AC 50 Hz | 100..230 V |
| Versorgungsspannung bei AC 60 Hz | 100..230 V |
| Versorgungsspannung bei DC | 24..48 V |
| Frequenzmessbereich | 42..69,5 Hz |
| Anzahl der digitalen Eingänge | 1 |
| Anzahl der digitalen Ausgänge | 2 |
| Anzahl der Ethernet-Anschlüsse | 1 |
| Unterstützt Protokoll für IEC 61850 Ethernet | nein |
| Unterstützt Protokoll für OPC UA PubSub | nein |
| Unterstützt Protokoll für PROFIBUS | nein |
| Unterstützt Protokoll für MODBUS | ja |
| Unterstützt Protokoll für PROFINET IO | nein |
| Unterstützt Protokoll für MQTT | nein |
| Unterstützt Protokoll für sonstige Bussysteme | ja |
| Mit Auditprotokollierung (Audit log) | ja |
| Mit Firmware-Signatur | ja |
| Mit Protokollierung von Sicherheitsereignissen (Security event log) | ja |
| Mit rollenbasierter Zugriffskontrolle (RBAC) | ja |
| Web-Server mit HTTPS-Übertragungsprotokoll | ja |
| Breite | 160 mm |
| Höhe | 110 mm |
| Tiefe | 70 mm |
| Schutzart (IP), frontseitig | sonstige |
