Doepke Differenzstrommonitor e.Guard RCM B 025
Doepke Differenzstrommonitor e.Guard RCM B 025
885,42 €
% UVP 1.284,25 € (Sie sparen 31.06%)
Fragen zum Produkt?
Dann wenden Sie sich gerne an unser Service Team.
| Elektrische Ausführung des integrierten Wandlers | Differenzstromwandler |
|---|---|
| Mechanische Ausführung des integrierten Wandlers | Durchsteckstromwandler |
| Öffnungsdurchmesser | 25 mm |
| Schnappbefestigung | nein |
| Bemessungsstrom des überwachten Stromkreises | 100 A |
| Bemessungsspannung des überwachten Stromkreises | 400 V |
| Bemessungsfrequenz des überwachten Stromkreises fn | 50..60 Hz |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Überspannungskategorie | III |
| Funktion | für Wechselstromnetze |
| Frequenzselektive Erfassung | nein |
| Anzahl der Frequenzbereiche | 8 |
| Ansprechdifferenzstrom Idn DC | 0,3 A |
| Ansprechdifferenzstrom Idn AC | 3 A |
| Frequenzbereich Ansprechdifferenzstrom fidn Typ B | 0..100000 Hz |
| Betriebsart | Standalone |
| Betriebsspannung | 24 V |
| Schnittstelle Ethernet | ja |
| Power over Ethernet (PoE) | 802.3 af (PoE) |
| Kommunikationsprotokoll | Modbus |
| Schnittstelle 4-20 mA | nein |
| Anzahl der Kontakte als Wechsler | 1 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Verschmutzungsgrad | 2 |
| Schutzart (IP) | IP20 |

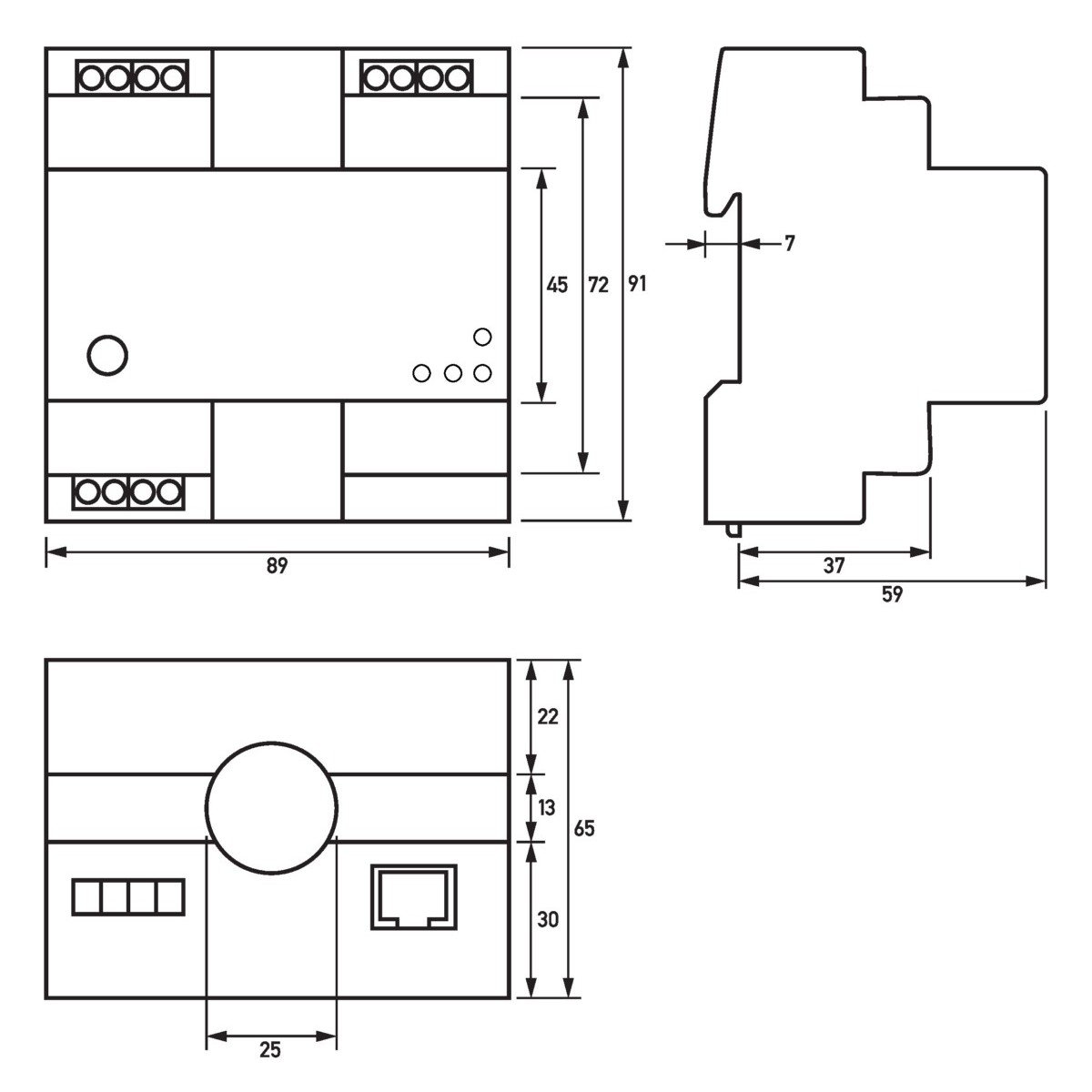

| Breite | 89 mm |
| Höhe | 91 mm |
| Tiefe | 66 mm |
