Doepke Fehlerschutzschalter DFS4 040/0.30BKSN

EVOLT24 - Art. 1580562

GTIN / EAN 4014712224834

Hersteller Doepke

Hersteller-Art. 09136864

Zolltarifnr. 85363030

Ursprungsland Deutschland

712,95 €

% UVP 999,12 € (Sie sparen 28.64%)

Aktuell nicht an Lager Stand: 25.10.2026 - 20:00 Uhr

Inhalt: 1 Stk.

15 Jahre online

Sichere Zahlung

Experten Beratung

Top Qualität

Fragen zum Produkt?

Dann wenden Sie sich gerne an unser Service Team.

+49 (0) 6502 - 4044799 Schreiben Sie uns

Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 4 sind zwei- oder vierpolige Fehlerstromschutzschalter für ein- oder dreiphasige Netze. In Standardausführung sind die kompakten Geräte vier Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs B sind allstromsensitiv bei Frequenzen von 0 Hz (glatten Gleichfehlerströmen) bis 150 kHz. Sie sind erhöht stoßstrom- und gewitterfest. Fehlerstromschutzschalter der Baureihe SK stehen für Fehlerstromschutz und eine hohe Anlagenverfügbarkeit. Sie zeichnen sich durch eine geringere Ansprechempfindlichkeit bei höheren Frequenzen aus. Die Kennlinie SK ist für Anlagen optimiert, in denen kein Brandschutz erforderlich ist. An Fehlerstromschutzschalter in NA-Ausführung (NA für NOT-AUS) können z. B. Taster zur Abschaltung in Notsituationen angeschlossen werden. Eine integrierte LED zeigt die Notauslösung durch Taster oder Drahtbruch an. Der Fehlerstromschutzschalter lässt sich erst nach Behebung wieder einschalten. Mehrere RCCB können parallel geschaltet werden. Eigenschaften: hohe Immunität gegenüber betriebsbedingte Ableit- und Fehlerströmen bei Frequenzen ab 1 kHz allstromsensitiv für Fehlerströme mit Frequenzen und Mischfrequenzen von 0 Hz (glatter Gleichstrom) bis 150 kHz netzspannungsunabhängige Auslösung bei Fehlerströmen des Typs A spannungsabhängige Erfassung von glattem Gleichfehlerstrom und Wechselfehlerströmen mit Frequenzen ungleich 50/60 Hz volle Funktionstüchtigkeit mit Netzspannungen ab mindestens 50 V AC an zwei beliebigen aktiven Leitern mit NOT-AUS-Funktion zur Auslösung bzw. Abschaltung mittels Betätigungselementen Überwachung der NOT-AUS-Funktion auf Drahtbruch und Anzeige durch eine LED bei einem Spannungsausfall führt die NOT-AUS-Funktion zu keiner Auslösung geringe Baugröße für alle Bemessungsströme hohe Kurzschlussfestigkeit beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss Schaltstellungsanzeige Sichtfenster für Beschriftungsetiketten Multifunktionsschaltknebel mit drei Positionen: " ein" , " aus" , " ausgelöst" Neutralleiterposition rechts Montageart: Schnellbefestigung auf Tragschiene Einbaulage beliebig Einspeisung von oben Einsatzgebiete: Gewerbliche und industrielle Installationen mit TN-S-, TT- und TN-C-S-Systemen, in denen Betriebsmittel der Leistungselektronik ohne galvanische Netztrennung zur Anwendung kommen, wie z. B. Frequenzumrichter, Schaltnetzteile, Hochfrequenzstromrichter, Photovoltaik- und USV-Anlagen mit trafolosen Wechselrichtern RCCB der Baureihe NA sind besonders geeignet für die Anlagen in denen eine NOT-AUS-Schaltung mit Trennereigenschaften vorzusehen ist. wie z. B. in Lehrräume oder an Fertigungsanlagen Hinweise: geeignet für den Einsatz in 50-Hz-Wechselstromnetzen RCCB für andere Frequenzen auf Anfrage Nicht für den Einsatz in Gleichstromnetzen sowie auf der Ausgangsseite von gesteuerten elektrischen Betriebsmitteln wie z. B. Frequenzumrichtern bestimmt.

Polzahl	4
Bemessungsspannung	400 V
Bemessungsstrom	40 A
Bemessungsfehlerstrom	0,3 A
Montageart	DIN-Schiene
Fehlerstrom-Typ	B
Selektiver-Typ	nein
Kurzzeitverzögerter Typ	ja
Kurzschlussfestigkeit (Icw)	10 kA
Bemessungsabschaltvermögen	0,5 kA
Stoßstromfestigkeit	3 kA
Frequenz	50 Hz
Zusatzeinrichtungen integriert	sonstige
Zusatzeinrichtungen werkseitig angebaut	sonstige
Schutzart (IP)	IP20
Breite in Teilungseinheiten	4,5
Einbautiefe	69 mm
Baugröße (nach DIN 43880)	4,5

0 von 0 Bewertungen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.

Anmelden

Ihre E-Mail-Adresse

Ihr Passwort

Bewertungen nur in der aktuellen Sprache anzeigen.

Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

Angaben zum Hersteller (Informationspflicht gem. Produktsicherheitsverordnung)

Doepke Schaltgeräte GmbH
Stellmacher Str. 11
26506 Norden
Deutschland
E-Mail: info@doepke.de
https://www.doepke.de

Warn- und Sicherheitshinweise

Installationshinweis gemäß § 13 NAV: Bitte beachten Sie, dass Geräte mit einer Nennspannung von 230 V abhängig von ihrer Leistungsaufnahme entweder mit einem Schutzkontaktstecker oder für den Festanschluss (ohne Stecker) geliefert werden. Verfügt das Gerät über einen Festanschluss, muss die Installation durch einen qualifizierten Fachbetrieb erfolgen.

Geräte mit einer Nennspannung von 400 V sind an einen geeigneten Starkstromanschluss anzuschließen und dürfen ausschließlich von einer Elektrofachkraft installiert werden.

Für Geräte mit einer Nennleistung von mehr als 12 kW ist vor der Installation die Zustimmung des zuständigen Netzbetreibers erforderlich. Bitte setzen Sie sich hierzu rechtzeitig mit Ihrem Netzbetreiber oder mit einem im Installateurverzeichnis des Netzbetreibers eingetragenen Installationsunternehmen in Verbindung. Ein solches Unternehmen unterstützt Sie bei der Beantragung und Einholung der notwendigen Genehmigung.

Weitere Artikel vom Hersteller Doepke

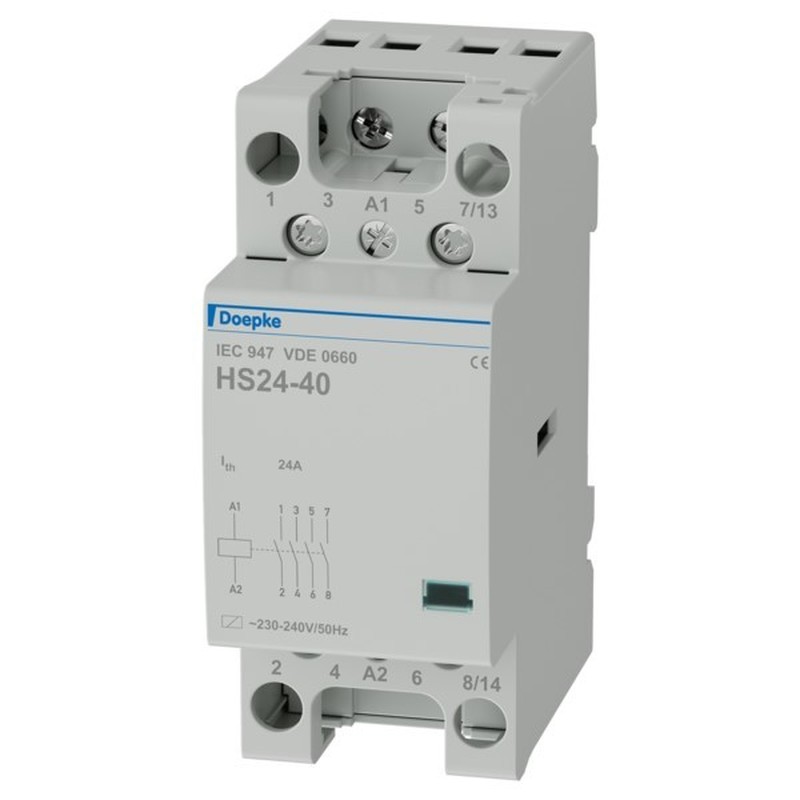

Doepke Schütz HS 2-230AC/20-40

Bemessungsbetriebsspannung=400 VBemessungsbetriebsstrom=24 AGebrauchskategorie nach EN IEC 60947-4-1=AC-3Bemessungsbetätigungsspannung=230 VSpannungsart der Betriebsspannung=ACSpannungsart der Betätigungsspannung=ACAnzahl der Kontakte als Schließer=4Max. Glühlampenlast=3000 WMax. Leuchtstofflampenlast=1190 VAMax. Leuchtstofflampenlast (Duo-Schaltung)=2552 VAMax. Leuchtstofflampenlast (parallel kompensiert)=1360 VASchieber für Handschaltung=neinBreite in Teilungseinheiten=2Einbautiefe=60 mmZusatzeinrichtungen möglich=jaMit Tag-/Nachtfunktion=neinBrummfrei=neinSchutzart (IP)=IP20

Lieferzeit: 1-3 Werktage - Sofort lieferbar

16,49 € UVP 45,58 € (Sie sparen 63.82%)

Doepke FI/LS-Kombination DRCBO4B25/0,03/3NBNK

Polzahl (gesamt)=4Anzahl der abgesicherten Pole=3Bemessungsspannung=400 VBemessungsisolationsspannung Ui=440 VBemessungsstoßspannungsfestigkeit Uimp=4 kVBemessungsstrom=25 ABemessungsfehlerstrom=0,03 AFehlerstrom-Typ=BEnergiebegrenzungsklasse=3Verlustleistung=15,1 WBemessungsabschaltvermögen nach EN 61009=6 kABemessungsschaltvermögen Icn nach EN 61009-1=6 kAAbschaltcharakteristik=kurzzeitverzögertStoßstromfestigkeit=3 kASpannungsart=ACFrequenz=50 HzAuslösecharakteristik=BMitschaltender Neutralleiter=jaMit Verriegelungsvorrichtung=neinÜberspannungskategorie=3Verschmutzungsgrad=2Umgebungstemperatur während des Betriebs=-25..40 °CBreite in Teilungseinheiten=4,5Einbautiefe=67 mmUnterputzmontage=neinFehlauslöseschutz=neinSchutzart (IP)=IP20Anschließbarer Leiterquerschnitt eindrähtig=1..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig=1..25 mm²

Lieferzeit: 4-14 Werktage - Schnell lieferbar

805,76 € UVP 1.129,19 € (Sie sparen 28.64%)

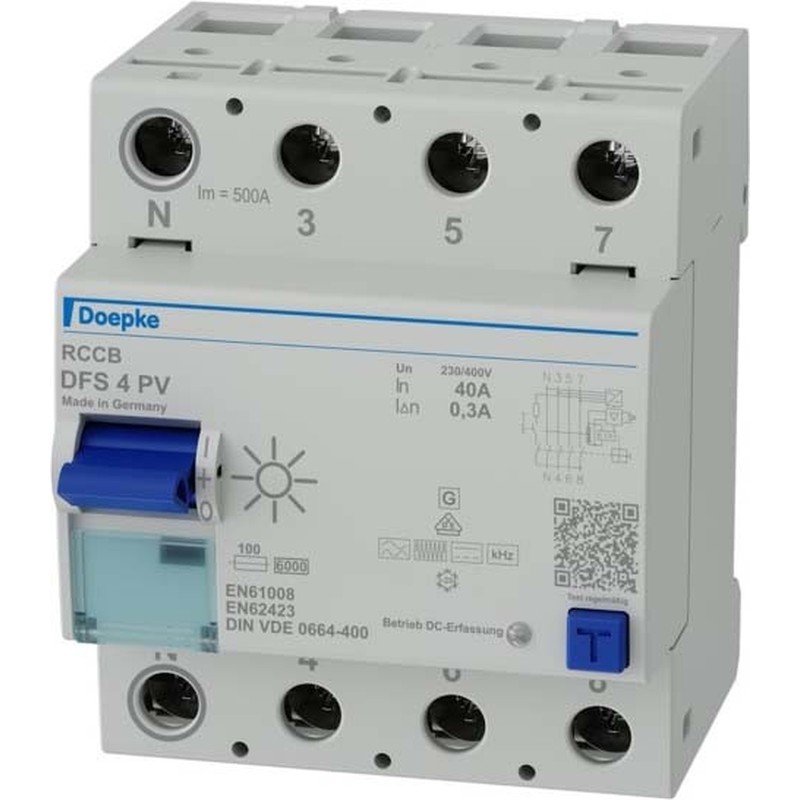

Doepke FI-Schutzschalter DFS4 040-4/0,30-PV

Polzahl=4Bemessungsspannung=400 VBemessungsstrom=40 ABemessungsfehlerstrom=0,3 ABemessungsisolationsspannung Ui=400 VBemessungsstoßspannungsfestigkeit Uimp=4 kVVerlustleistung=5,2 WMontageart=DIN-SchieneFehlerstrom-Typ=B+Selektiver-Typ=neinKurzzeitverzögerter Typ=jaKurzschlussfestigkeit (Icw)=6 kAStoßstromfestigkeit=3 kASpannungsart=ACMit Verriegelungsvorrichtung=jaFrequenz=50 HzZusatzeinrichtungen möglich=jaSchutzart (IP)=IP20Breite in Teilungseinheiten=4Einbautiefe=69 mmUmgebungstemperatur während des Betriebs=-25..40 °CVerschmutzungsgrad=2Anschließbarer Leiterquerschnitt mehrdrähtig=1,5..50 mm²Anschließbarer Leiterquerschnitt eindrähtig=1,5..50 mm²RAL-Nummer (ähnlich)=7035Explosionsgeschützt=nein

Lieferzeit: 1-3 Werktage - Sofort lieferbar

283,32 € UVP 747,44 € (Sie sparen 62.09%)

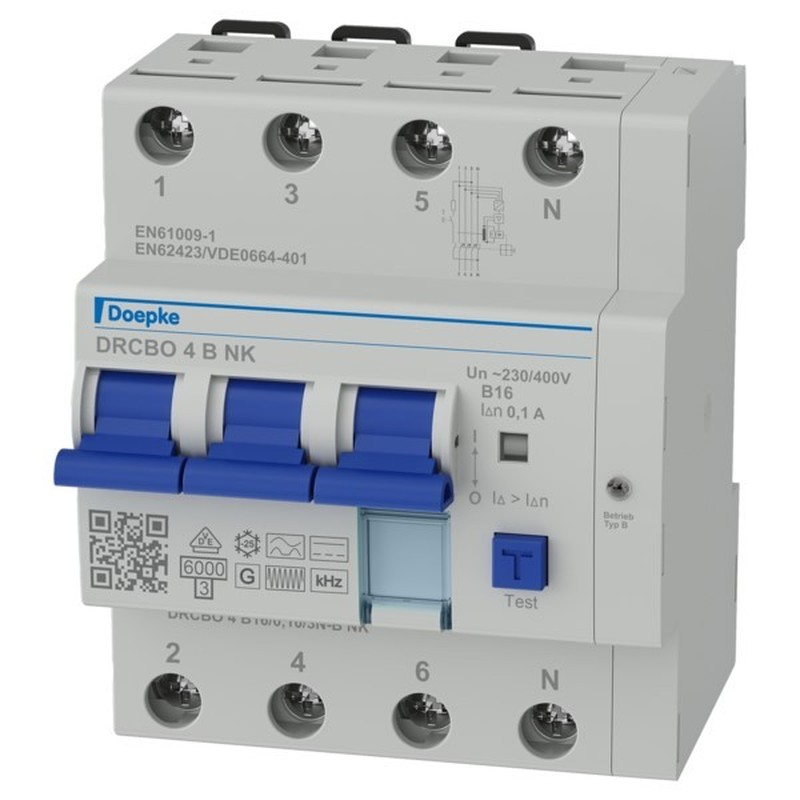

Doepke FI/LS-Kombination DRCBO4B16/0,10/3NBNK

Polzahl (gesamt)=4Anzahl der abgesicherten Pole=3Bemessungsspannung=400 VBemessungsisolationsspannung Ui=440 VBemessungsstoßspannungsfestigkeit Uimp=4 kVBemessungsstrom=16 ABemessungsfehlerstrom=0,1 AFehlerstrom-Typ=BEnergiebegrenzungsklasse=3Verlustleistung=9,1 WBemessungsabschaltvermögen nach EN 61009=6 kABemessungsschaltvermögen Icn nach EN 61009-1=6 kAAbschaltcharakteristik=kurzzeitverzögertStoßstromfestigkeit=3 kASpannungsart=ACFrequenz=50 HzAuslösecharakteristik=BMitschaltender Neutralleiter=jaMit Verriegelungsvorrichtung=neinÜberspannungskategorie=3Verschmutzungsgrad=2Umgebungstemperatur während des Betriebs=-25..40 °CBreite in Teilungseinheiten=4,5Einbautiefe=67 mmUnterputzmontage=neinFehlauslöseschutz=neinSchutzart (IP)=IP20Anschließbarer Leiterquerschnitt eindrähtig=1..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig=1..25 mm²

Lieferzeit: 4-14 Werktage - Schnell lieferbar

794,68 € UVP 1.113,60 € (Sie sparen 28.64%)

Doepke FI-Schutzschalter DFS4 040-4/0,03-HP

Polzahl=4Bemessungsspannung=400 VBemessungsstrom=40 ABemessungsfehlerstrom=0,03 ABemessungsisolationsspannung Ui=400 VBemessungsstoßspannungsfestigkeit Uimp=4 kVVerlustleistung=5,2 WMontageart=DIN-SchieneFehlerstrom-Typ=B+Selektiver-Typ=neinKurzzeitverzögerter Typ=jaKurzschlussfestigkeit (Icw)=6 kAStoßstromfestigkeit=3 kASpannungsart=ACMit Verriegelungsvorrichtung=jaFrequenz=50 HzZusatzeinrichtungen möglich=jaSchutzart (IP)=IP20Breite in Teilungseinheiten=4Einbautiefe=69 mmUmgebungstemperatur während des Betriebs=-25..40 °CVerschmutzungsgrad=2Anschließbarer Leiterquerschnitt mehrdrähtig=1,5..50 mm²Anschließbarer Leiterquerschnitt eindrähtig=1,5..50 mm²RAL-Nummer (ähnlich)=7035Explosionsgeschützt=nein

Lieferzeit: 1-3 Werktage - Sofort lieferbar

317,15 € UVP 837,05 € (Sie sparen 62.11%)

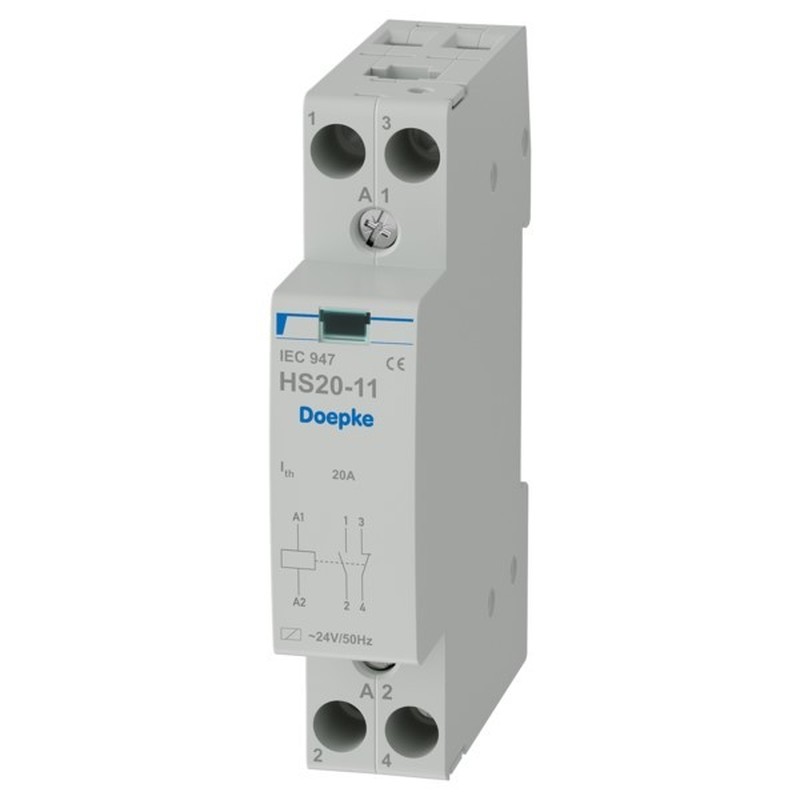

Doepke Schütz HS 1-024AC/20-11

Bemessungsbetriebsspannung=400 VBemessungsbetriebsstrom=20 AGebrauchskategorie nach EN IEC 60947-4-1=AC-3Bemessungsbetätigungsspannung=24 VSpannungsart der Betriebsspannung=ACSpannungsart der Betätigungsspannung=ACAnzahl der Kontakte als Schließer=1Anzahl der Kontakte als Öffner=1Max. Glühlampenlast=2160 WMax. Leuchtstofflampenlast=935 VAMax. Leuchtstofflampenlast (Duo-Schaltung)=2320 VAMax. Leuchtstofflampenlast (parallel kompensiert)=1020 VASchieber für Handschaltung=neinBreite in Teilungseinheiten=1Einbautiefe=60 mmZusatzeinrichtungen möglich=neinMit Tag-/Nachtfunktion=neinBrummfrei=neinSchutzart (IP)=IP20

Lieferzeit: 4-14 Werktage - Schnell lieferbar

40,56 € UVP 62,24 € (Sie sparen 34.83%)

Doepke FI/LS-Kombination DRCBO4B16/0,30/3NBNK

Polzahl (gesamt)=4Anzahl der abgesicherten Pole=3Bemessungsspannung=400 VBemessungsisolationsspannung Ui=440 VBemessungsstoßspannungsfestigkeit Uimp=4 kVBemessungsstrom=16 ABemessungsfehlerstrom=0,3 AFehlerstrom-Typ=BEnergiebegrenzungsklasse=3Verlustleistung=9,1 WBemessungsabschaltvermögen nach EN 61009=6 kABemessungsschaltvermögen Icn nach EN 61009-1=6 kAAbschaltcharakteristik=kurzzeitverzögertStoßstromfestigkeit=3 kASpannungsart=ACFrequenz=50 HzAuslösecharakteristik=BMitschaltender Neutralleiter=jaMit Verriegelungsvorrichtung=neinÜberspannungskategorie=3Verschmutzungsgrad=2Umgebungstemperatur während des Betriebs=-25..40 °CBreite in Teilungseinheiten=4,5Einbautiefe=67 mmUnterputzmontage=neinFehlauslöseschutz=neinSchutzart (IP)=IP20Anschließbarer Leiterquerschnitt eindrähtig=1..35 mm²Anschließbarer Leiterquerschnitt mehrdrähtig=1..25 mm²

Lieferzeit: 4-14 Werktage - Schnell lieferbar

724,77 € UVP 1.015,67 € (Sie sparen 28.64%)

Doepke Schwimmschalter Champ 1 GS-L 03 m

Geeignet für Trinkwasser=neinGeeignet für Regenwasser=jaGeeignet für Kühlwasser=jaGeeignet für Fäkalien=neinGeeignet für Haushaltsabwasser=neinGeeignet für Kondenswasser=jaGeeignet für Glykol=jaMessbereich=0 mmAblesbar=neinMit Display=neinSchaltdifferenz einstellbar=neinDifferenzbereich/Schalthysterese=0 mmEintauchtiefe=0 mmMontage vertikal=neinMontage horizontal=jaAusführung Aufnehmer/Fühler=sonstigeMontageart=oberhalb des Schachts hängendMaterial Schwimmer=KunststoffAnschluss=sonstigeMax. Spannung der Kontakte=250 VMax. Kontaktbelastung=10 AMax. Mediumtemperatur (Dauerbetrieb)=50 °CMin. spezifische Masse Flüssigkeit=970 kg/m³Max. Arbeitsdruck=1 barSchutzart (IP)=IP68Schutzart (NEMA)=6PExplosionsgeschützt=nein

Lieferzeit: 1-3 Werktage - Sofort lieferbar

30,40 € UVP 79,02 € (Sie sparen 61.53%)

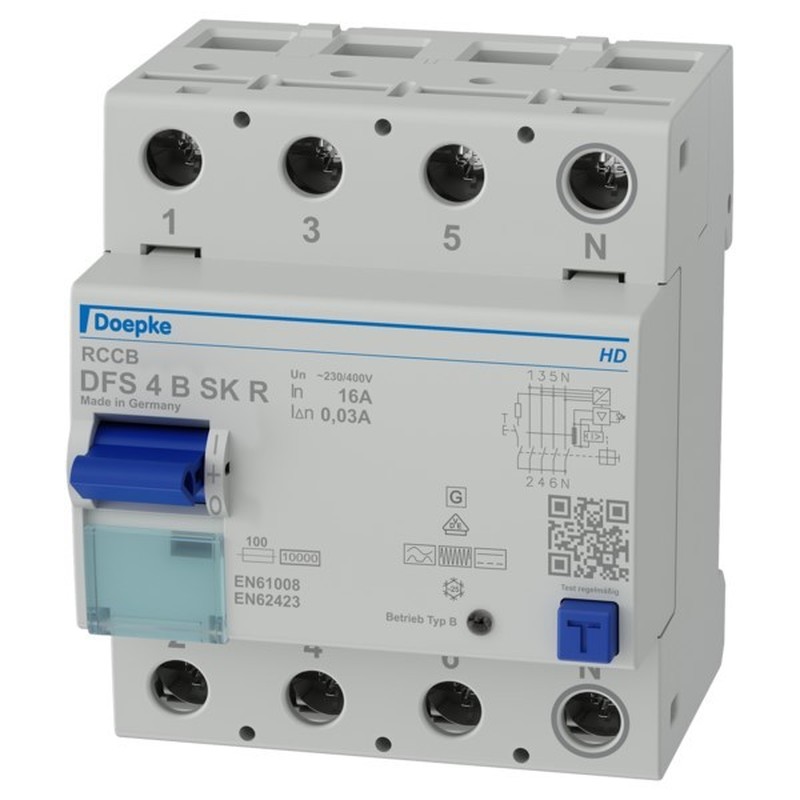

Doepke FI-Schutzschalter 09114988HD
