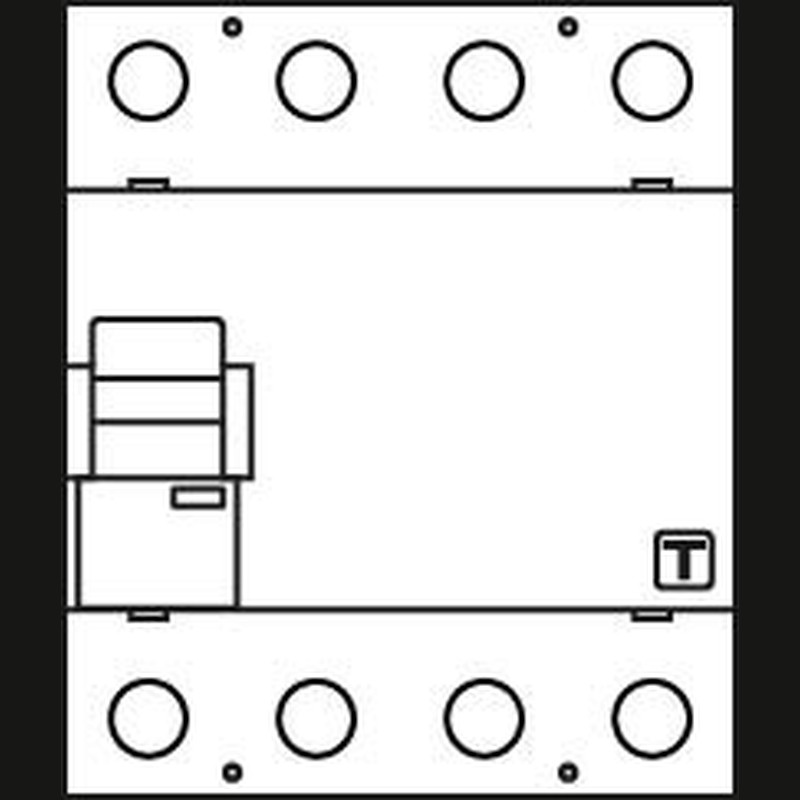

Doepke Fehlerstromschutzschalter DFS 4040-4/0,03-EVHD
Doepke Fehlerstromschutzschalter DFS 4040-4/0,03-EVHD
366,83 €
% UVP 532,05 € (Sie sparen 31.05%)
Fragen zum Produkt?
Dann wenden Sie sich gerne an unser Service Team.
| Polzahl | 4 |
|---|---|
| Bemessungsspannung | 400 V |
| Bemessungsstrom | 40 A |
| Bemessungsfehlerstrom | 0,03 A |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Verlustleistung | 5,6 W |
| Montageart | DIN-Schiene |
| Fehlerstrom-Typ | A |
| Selektiver-Typ | nein |
| Kurzzeitverzögerter Typ | nein |
| Kurzschlussfestigkeit (Icw) | 10 kA |
| Stoßstromfestigkeit | 3 kA |
| Spannungsart | AC |
| Mit Verriegelungsvorrichtung | ja |
| Frequenz | 50 Hz |
| Zusatzeinrichtungen möglich | ja |
| Schutzart (IP) | IP20 |
| Breite in Teilungseinheiten | 4 |
| Einbautiefe | 69 mm |
| Umgebungstemperatur während des Betriebs | -25..60 °C |
| Verschmutzungsgrad | 2 |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1,5..50 mm² |
| Anschließbarer Leiterquerschnitt eindrähtig | 1,5..50 mm² |
| RAL-Nummer (ähnlich) | 7035 |
| Explosionsgeschützt | nein |
Anmelden
Doepke Schaltgeräte GmbH
Stellmacher Str. 11
26506 Norden
Deutschland
E-Mail: info@doepke.de
https://www.doepke.de
Warn- und Sicherheitshinweise
Installationshinweis gemäß § 13 NAV: Bitte beachten Sie, dass Geräte mit einer Nennspannung von 230 V abhängig von ihrer Leistungsaufnahme entweder mit einem Schutzkontaktstecker oder für den Festanschluss (ohne Stecker) geliefert werden. Verfügt das Gerät über einen Festanschluss, muss die Installation durch einen qualifizierten Fachbetrieb erfolgen.
Geräte mit einer Nennspannung von 400 V sind an einen geeigneten Starkstromanschluss anzuschließen und dürfen ausschließlich von einer Elektrofachkraft installiert werden.
Für Geräte mit einer Nennleistung von mehr als 12 kW ist vor der Installation die Zustimmung des zuständigen Netzbetreibers erforderlich. Bitte setzen Sie sich hierzu rechtzeitig mit Ihrem Netzbetreiber oder mit einem im Installateurverzeichnis des Netzbetreibers eingetragenen Installationsunternehmen in Verbindung. Ein solches Unternehmen unterstützt Sie bei der Beantragung und Einholung der notwendigen Genehmigung.
