Turck Sensor BI1-EH04-Y1
Turck Sensor BI1-EH04-Y1
53,42 €
% UVP 57,12 € (Sie sparen 6.48%)
Fragen zum Produkt?
Dann wenden Sie sich gerne an unser Service Team.

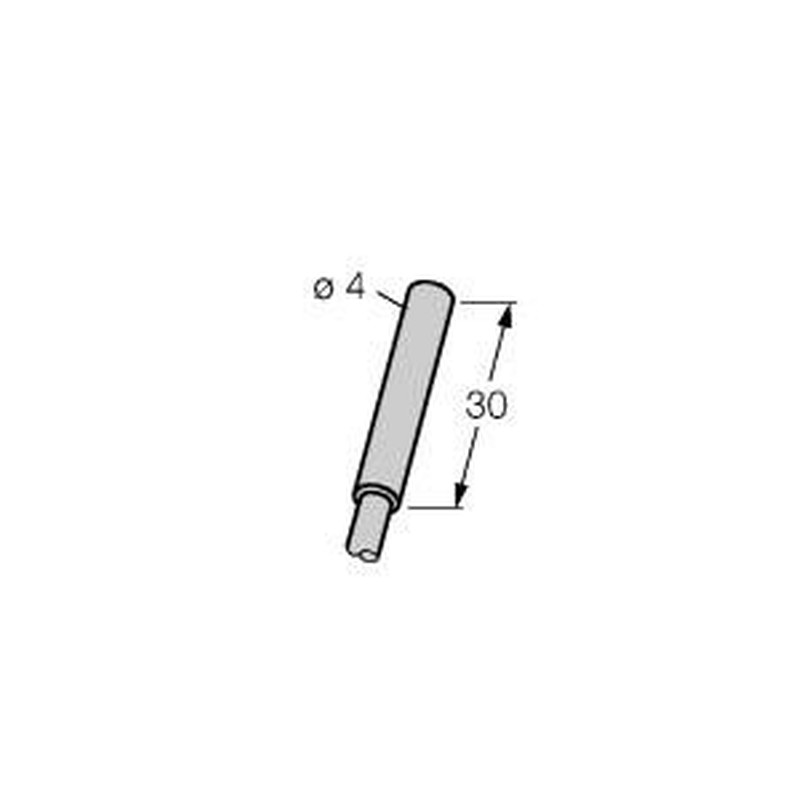

| Breite des Sensors | 4 mm |
|---|---|
| Höhe des Sensors | 30 mm |
| Länge des Sensors | 30 mm |
| Durchmesser des Sensors | 4 mm |
| Mechanische Einbaubedingung für Sensor | bündig |
| Schaltabstand | 1 mm |
| Geeignet für Sicherheitsfunktionen | ja |
| Ausführung des Schaltausgangs | NAMUR |
| Ausführung des elektrischen Anschlusses | Kabel |
| Art der Betätigung | metallisches Target |
| Gehäusebauform | Zylinder glatt |
| SIL nach IEC 61508 | ohne |
| Performance Level nach EN ISO 13849-1 | Level c |
| Bemessungssteuerspeisespannung Us bei DC | 8,2 V |
| Spannungsart | DC |
| Schaltfrequenz | 5000 Hz |
| Werkstoff des Gehäuses | Metall |
| Druckfest | nein |
| Explosionsschutz-Kategorie für Gas | ATEX Gas-Ex-Schutz, Kat. 2G |
| Explosionsschutz-Kategorie für Staub | ATEX Staub-Ex-Schutz, Kat. 1D |
