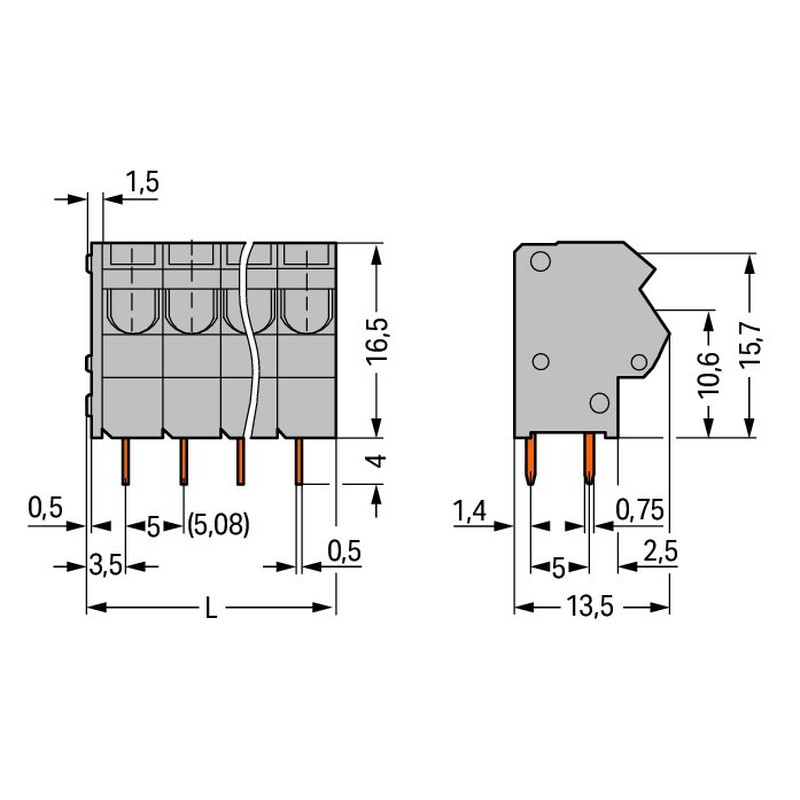

WAGO GmbH & Co. KG Leiterplattenklemme 254-457
WAGO GmbH & Co. KG Leiterplattenklemme 254-457
51,42 €
% UVP 78,90 € (Sie sparen 34.83%)
Fragen zum Produkt?
Dann wenden Sie sich gerne an unser Service Team.
| Höhe | 15,7 mm |
|---|---|
| Anzahl der elektrischen Anschlüsse | 7 |
| Anzahl der Etagen | 1 |
| Rastermaß der Anschlüsse | 5 mm |
| Winkel Leiterplatte/Leiteranschluss | 45°/135° (schräg nach oben) |
| Bemessungsstrom In | 24 A |
| Bemessungsspannung | 320 V |
| Bemessungsstoßspannung | 4 kV |
| Überspannungskategorie | III |
| Verschmutzungsgrad | 2 |
| Anschlussart Leiter | Steckklemmanschluss |
| Anschließbarer Leiterquerschnitt eindrähtig | 0,5..2,5 mm² |
| Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse | 0,5..1,5 mm² |
| Anschlussart Leiterplatte | Lötanschluss |
| Werkstoff der Anschlussoberfläche | Zinn |
| Länge des Pins | 4 mm |
| Werkstoff des Isolierkörpers | Thermoplast |
| Gehäusefarbe | grau |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94 | V0 |
| Betriebstemperatur | -60..105 °C |
| Art der Leiterplattenbefestigung | Anschlusskontakt |
| Befestigungsart | löten |
| Art der Banderolierung | ohne |
